大型筒仓底部锥体表面的受力分析及仓压计算

大型筒仓底部锥体表面的受力分析及仓压计算
--煤仓双置式振动耐磨衬板表面承压

    大型筒状煤仓--简称筒仓是应用在选煤、化工、燃煤火力发电中的一个重要环节,用来储存原煤、精煤、混煤、煤泥等成品燃料料。煤仓末端落料口通过溜槽直接把燃煤输送到给煤机,给煤机再把燃煤均布到输煤皮带,输送到各个环节加工利用。

随着煤矿井下大规模机械化开采设备的使用,以及选煤厂浮选效率的提高,使得选煤厂,末煤回收率大幅度提高,这样在燃煤输送的过程中,很容易出现煤仓、溜槽、燃煤粘结挂壁,结拱堵塞的现象发生。

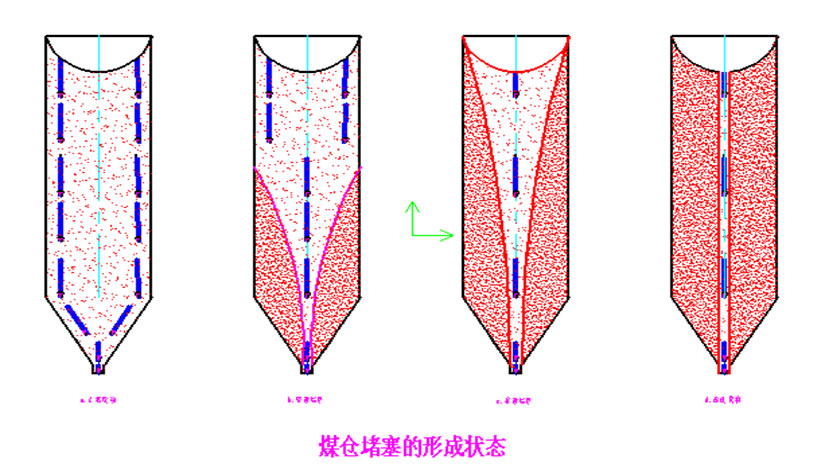

综上所述,煤仓结拱堵塞形成如下几种情况:

    燃煤在煤仓中粘结挂壁,层层积累,使得仓容变得越来越小,逐步形成管状落煤通道,最终结拱堵塞,落煤完全终止,煤仓停止工作。
    为解决煤仓结拱堵塞的问题,我公司引进德国乔斯特〔JOST Company〕公司,SGZP-□-□系列煤仓双置式振动破拱排料器原版技术及图纸,从而掌握了国际先进的亚共振、振动破拱技术,彻底清除煤仓、溜槽,因煤流静置而产生的结拱、堵塞问题,配合LGCK-□-□煤流射频自动化监测系统,精确控制设备的有效运行,节能降耗。适用于煤矿井下中转煤仓,选煤厂储煤仓、缓冲仓、闸门溜槽、分流槽,因煤种水分大、黏度高、易结拱堵塞的关键部位,煤流有效助流疏导率:99.8%。是煤矿、选煤厂在煤炭中转输送环节,破拱清堵、疏通煤流的首选机型。
    公司在制造定型产品的同时,在行业内率先提供免费的售前和售后技术支持,专业承接各种非标产品的设计与生产。密切追踪国际先进技术,同时与国内多所高校和科研院所密切合作,第一时间获得先进的技术理论支持。

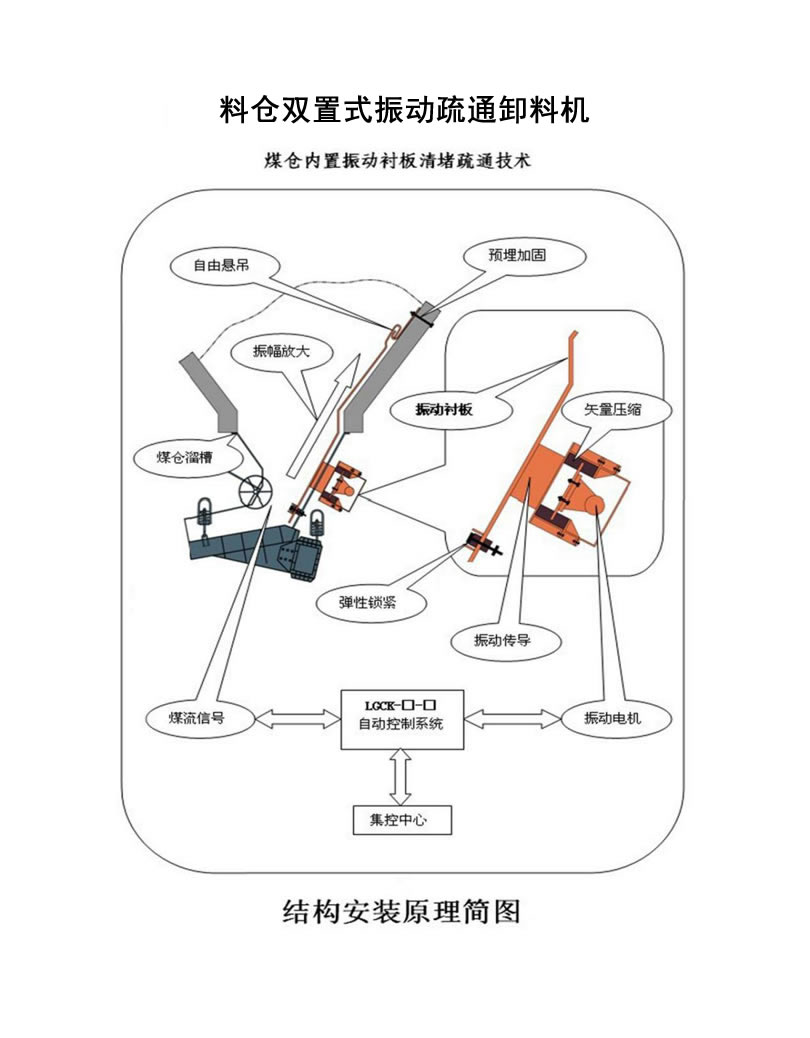

机构及原理参阅下面图示:

    许多厂家看到煤仓双置式振动破拱排料器布置结构时,产生怀疑,煤仓内置的振动衬板在强大的仓压下,能否产生振动?如果无法产生振动,则对煤仓内部结拱堵塞没有任何效果,下面我们以巨大的万吨筒仓为例,计算实际工作仓压和振动衬板之间的关系。




煤仓仓容:15000T,直径:25000m,煤仓底部设计6个锥形落煤口均布,落煤口锥体斜面水平倾角为60°和72°
选择容易积煤的60°锥体表面铺设振动衬板,计算60°锥体表面承受的实际仓压。
1. 仓容:15000T,计算筒仓最底部理论水平截面承受的实际仓压。(所有单位采用国际计量单位)
2. 仓容:Gm=15000t
=15000000Kg
=1.5×10ⁿKg(n=7)×9.8
=147000000N
=1.47×10ⁿN(n=8)
=147000KN
3. 筒仓直径:25000M,最底部理论水平截面积:
S=Π×(D/2)2
S=3.14×(25000/2)2
S=490.625M2
4. 筒仓最底部理论水平截面仓压:
Pa=Gm/S
=147000/490.625
=299.178KN/M2
5.水平倾角60°煤仓锥体表面压强:
P=Pa×cos60°
=299.178×1/2
=148.589KN/M2
6. 5.5Kw振动电机激振力100KN
5.5Kw×2=200KN

上述计算结果告诉我们2台5.5Kw,完美解决衬板仓压问题。
